汽油发电机的高压线及火花塞帽（一）

汽油发电机的高压线及火花塞帽（一）
汽油发电机点火线圈产生的高压电经高压线和火花塞帽输向火花塞的中心电极。
一、高压线
高压导线应采用高压点火线，具有良好的绝缘性能、机械强度，以及防油和抗老化性能。国产型号通常为QGV型铜芯聚氯乙烯高压点火线，标称外径为7mm。
二、火花塞帽

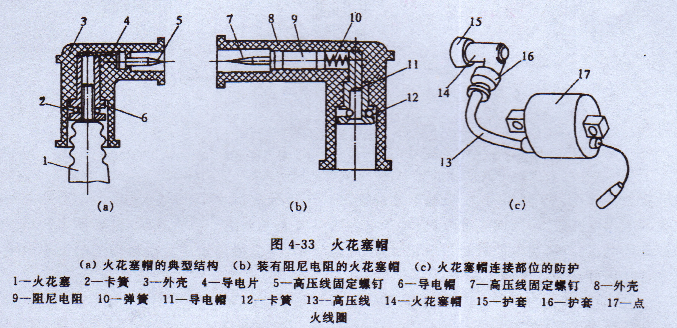

汽油发电机的火花塞帽用以将高压线与火花塞可靠地连接，并对连接部位进行防护，其典型结构如图4-33所示，其外壳用酚醛树脂（电木）压制，具有良好的绝缘、耐热性能和机械强度。火花塞的接线螺杆插入导电帽孔内，并由卡簧锁紧。高压线拧在高压线固定螺钉上。导电片将高压线固定螺钉与导电帽接通。
